SMT贴片加工后PCBA板清洗标准和方法

SMT贴片加工过程中,锡膏和助焊剂会产生残留物质,残留物中包含有有机酸和可分解的电离子,其中有机酸具有腐蚀作用,电离子残留在焊盘还会引起短路,而且这些残留物在PCBA板上是非常脏的,而且不符合顾客对产品清洁度的要求。所以,对PCBA板进行清洗是非常有必要的。

一、PCBA清洗标准

采用清洗工艺时的焊剂残留物

1、最佳 :很干净,无可见残留物。

2、不作规定-级别1

3、合格-级别2 :基本无可见残留物。

   焊剂残留物的活性的规定见IPC/EIA J-STD-001 和ANSI/J-STD-004

采用免清洗工艺时的焊剂残留物

1、不作规定-级别1

2、合格-级别2 :非共用焊盘上,元器件引脚或导体上有焊剂残留物;或环绕它们有焊剂残留物;或它们之间有焊剂残留物。焊剂残留物不妨碍肉眼检查。焊剂残留物不妨碍能够利用测试点。

3、不合格-级别2 :焊剂残留物妨碍肉眼检查。焊剂残留物妨碍利用测试点。

1 、涂覆OSP的板子与免洗工艺中的焊剂接触而产生的变色(斑渍)算作合格。

2 、免洗焊剂残留物的外观与焊剂特性和焊接方法的相关性较大。

颗粒状物质

最佳:很干净

不合格:存在污物和颗粒状物质,如油泥、纤维和氧化皮、金属颗粒等等。   无

氯化物、碳化物、白色残留物

最佳:无可见残留物。

不合格 :PCB板面上有白色残留物。 焊端上或环绕焊端有白色残留物。 金属区域有白色晶状沉积物。   凡属轻微“白斑”,用清洗剂反复涂抹,不能洗掉,白色又不再加深者,可以放行。

其他外观

合格:轻微发暗的干净的金属表面

不合格:在金属表面或紧固件上有彩色的残留物或生锈现象,有腐蚀的痕迹。   无

每个厂家对PCBA板具体的清洗标准会有一些不同,这要根据客户的要求和厂家自身的实际情况来决定。

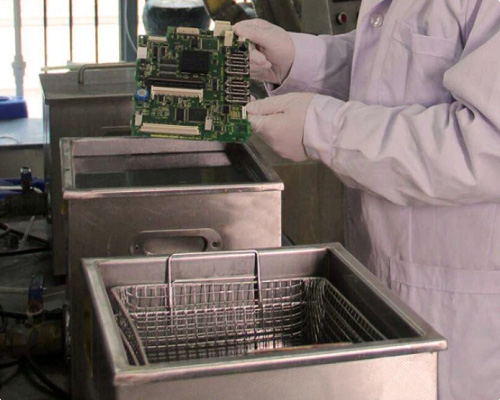

二、常见的清洗方法

1、水基清洗工艺:喷淋或浸洗

2、半水基清洗工艺:碳氢清洗后用水漂洗

3、真空清洗工艺:多元醇或改性醇

4、气相清洗工艺 :HFE、HFC、nPB(正溴丙烷)、共沸物

随着电子产品走向微型化,电子元器件密度越来越大,间距越来越小,使清洗变得越来越困难,在选择何种清洗工艺的时候,要根据锡膏和助焊剂的类型、产品的重要性、客户对清洗质量的要求和厂家的实际情况来选择。
